浚渫船のスイベルジョイントの選択とメンテナンス戦略は、運用効率とパイプラインの安全性にどのように直接影響するか?

浚渫作業では、 スイベルジョイント 泥水の輸送と排出のパイプラインを接続する中心的な回転コンポーネントとして機能し、その性能が船舶全体の運用効率とパイプライン システムの安全性を直接決定します。現在の業界のコンセンサスは次のとおりです。 スイベル ジョイントの選択とメンテナンス戦略は、「機能の適切性」から「動作条件による正確な適合」に進化しました。 。世界的な浚渫プロジェクトの量が増加し続け、作業深度が深くなり、環境基準が強化されるにつれ、圧力容量、シールの耐久性、迅速な分解効率という 3 つの側面にわたるスイベル ジョイントの技術進歩が、コスト削減と生産性の向上を求める浚渫船団にとって重要なブレークスルー ポイントとなっています。

浚渫パイプラインシステムにおけるスイベルジョイントの機能的位置付けと技術原理

浚渫船は、操業中に複雑な海況の変化と多様な堆積物層の地質に同時に対処する必要があります。スイベル ジョイントの中核機能は、 双方向角度補償 これにより、船舶の横揺れ、潮汐変動、海底地形の起伏などの条件下でも泥水パイプラインが安定した流れを維持できるようになり、パイプラインの強固な接続によって生じる応力集中や流量低下を防ぐことができます。

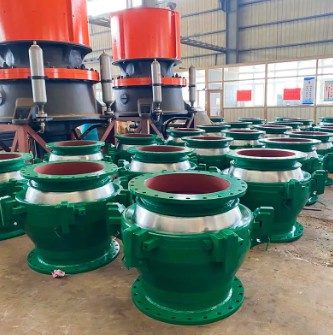

回転ボールとグランド構造の迅速調整機構

スイベルジョイントはスイベルボールとベースの連動設計を採用し、 素早い角度調整とロック 腺の回転を通じて。この構造の利点は、次の 2 つのレベルで現れます。

• 緊急事態またはパイプ交換作業中に、オペレータは泥送出パイプの切断と取り外しを屋内で完了できます。 分 グランドを回転させることで非稼働時のダウンタイムを大幅に短縮
• 異なる直径と角度のスイベルジョイントが特徴です 互換性 、複数のパイプグループ間の柔軟な接続と分離を可能にし、浚渫プロジェクトで必要とされる頻繁なパイプラインルート調整に適応します。

流体力学の観点から見ると、スイベル ジョイントの内部流路設計では、泥流速度の損失が範囲内に留まるようにする必要があります。 5% 最大偏向角でも。そうしないと、浚渫出力が直接的に減少し、パイプラインの磨耗が加速されます。

圧力定格と接続スタイルが選択の主な決定パラメータです

スイベル ジョイントの圧力定格は、適用される動作条件および材料仕様と直接相関します。現在の主流の製品は、以下の複数の圧力範囲をカバーしています。 1MPa～3MPa以上 、異なる肉厚、シール材質、ボール表面処理プロセスに対応するさまざまな評価が用意されています。

圧力定格と一般的なアプリケーションシナリオの対応

選択した圧力定格が低すぎると、高圧の泥浸食下でシールの破損が促進され、漏れが頻繁に発生します。定格が高すぎると、無駄な重量増加やコストの無駄が発生します。経験則では、定格圧力定格を選択します。 1.2～1.3倍 実際の最大使用圧力。シール摩耗後の圧力低下に備えてマージンが確保されています。

接続スタイルと取り付け形式が現場への適応効率を決定します

スイベル ジョイントの接続スタイルは、次の 2 つの主流形式に分かれています。 グランドタイプとボルト締めタイプ 、フランジ接続と溶接固定をカバーする取り付けスタイルを備えています。さまざまな組み合わせが、さまざまな現場条件やメンテナンス戦略に適合します。

グランド接続とボルト接続の間の用途の境界

グランド接続は、追加の工具を必要とせずに、グランドの回転によって迅速なボールのロックとリリースを実現し、特に必要な条件に適しています。 頻繁な分解 —複数のパイプのローテーション操作や緊急修理のシナリオなど。欠点は、持続的な振動環境下ではグランドの予圧が徐々に減衰する可能性があり、定期的に締結状態を検査する必要があることです。

逆にボルト接続では、高強度ボルトを使用してボールとベースをしっかりとロックするため、次のような条件下での接続信頼性が高くなります。 高振動、高トルク 条件。ただし、分解には特殊な工具が必要であり、通常は単一のパイプの交換に時間がかかります 30%～40% グランドタイプよりも長いです。したがって、ボルト接続は、深海浚渫プロジェクトにおけるパイプ交換頻度が低く、長期サイクルの連続運転に適しています。

フランジ取り付けと溶接取り付けのシナリオ選択

• フランジ取付 : 後の分解と交換が容易になり、モジュール式パイプセクション設計に適しており、ライフサイクル全体のメンテナンスコストを約半分削減できます。 15%～20% 。ただし、フランジ面の平面度の要求は高く、取り付け精度がシール性能に直接影響します。
• 溶接取り付け ：より高い構造剛性と耐疲労性を提供し、永久または半永久的なパイプセクションの配置に適しています。溶接品質は、溶接欠陥率が以下に維持されていることを確認するために、非破壊検査 (超音波検査や X 線検査など) によって検証する必要があります。 2%

偏向角の仕様は船舶の運動振幅と正確に一致する必要があります

スイベルジョイントの偏向角は、船舶の横揺れやパイプラインの変位を補償する能力を直接決定します。現在の業界標準仕様は次のとおりです。 15°と18° 構成は、主に運用中の海況勾配とパイプラインのスパンに基づいて選択されます。

渤海湾や長江河口などの内陸の河川や沿岸地域では、海況は比較的穏やかで、船舶の横揺れ角は通常を超えません。 8°～10° 。 15°たわみ仕様のスイベルジョイントは、構造がよりコンパクトで軽量でありながら、補償要件を満たすことができます。南シナ海、東シナ海、インド洋などの海洋状態がより複雑な外海域では、船舶の横揺れが到達する可能性があります。 12°～15° 、潮流によるパイプラインのドリフトによってさらに悪化するため、18° 偏向仕様をより賢明な選択とします。

偏向角が大きいほど必ずしも優れているわけではないことに注意することが特に重要です。偏向角が大きすぎると、ボールとベースの間の隙間が増加し、シール接触面の有効耐圧面積が減少し、高圧条件下では実際に漏れのリスクが増加します。したがって、 偏向角は、動き補償要件を満たす最小値を取る必要があります。 柔軟性とシールの信頼性のバランスを保ちます。

メンテナンス戦略とライフサイクル管理は総所有コストの削減の中核です

浚渫作業におけるスイベルジョイントの故障モードは、シールの摩耗故障、ボール表面の侵食、グランドまたはボルトの疲労緩みの 3 つの領域に集中しています。体系的なメンテナンス戦略を確立すると、平均故障間隔 (MTBF) を従来よりも向上させることができます。 1,200時間 オーバーする 2,000時間 .

推奨される 3 段階の保守システム

1. 日常点検（シフトごと） ：グランドやボルトの締結状況の目視検査、異常振動音の聴取、接合部の泥水漏れの兆候の監視
2. 定期メンテナンス (500 稼働時間ごと) : シールの摩耗量を分解して検査し、ボールとベースの嵌合クリアランスを測定し、摩耗限界に達したシールコンポーネントを交換し、指定されたトルクでロックを再適用します。
3. 大規模なオーバーホール (3,000 ～ 4,000 時間ごと、または毎年) : ボール表面の肉盛溶接修理またはコーティングの再構築を実行し、シールシステム全体を交換し、定格圧力下で漏れがないことを確認するための圧力試験検証を実施します。 30分

さらに、スイベル ジョイントの完全なライフサイクル アーカイブを確立し、各メンテナンス イベントからの摩耗データ、交換部品のバッチ番号、動作条件パラメータを記録することをお勧めします。データの蓄積により、 予知保全モデル 特定の種類の堆積物や海域に合わせたシステムを段階的に開発し、事後対応の修復を事前の予防に変え、計画外のダウンタイムをさらに短縮できます。

のための 3 つの決定的な方向性 浚渫船スイベルジョイント 技術開発

現在の技術進化とエンジニアリング要件を総合すると、浚渫船スイベルジョイント分野における 3 つの開発方向に注目が必要です。

• マテリアルのアップグレード : 表面硬化合金またはセラミックコーティング技術を採用してボールの耐浸食性を向上させ、高摩耗条件下での耐用年数を延長することを目的としています。 40%～50%
• インテリジェントな監視 ：ジョイント内に圧力センサーと温度センサーを埋め込み、シール状態データをリアルタイムで船舶の中央制御システムに送信し、早期の漏れ警告を可能にします。
• モジュラー設計 : グランド、ボール、ベース、シールコンポーネントの標準化と互換性を推進し、単一コンポーネントの交換時間を数時間以内に短縮します 30分

浚渫船団の管理者にとって、スイベルジョイントの選択とメンテナンスは単なる消耗品の管理と見なされるべきではなく、パイプラインシステム全体の最適化における 1 つのリンクとして統合されるべきです。圧力定格の正確な一致、接続スタイルの合理的な選択、メンテナンス サイクルの厳守により、スイベル ジョイントは「摩耗部品」から「摩耗部品」に変わります。 浚渫作業の継続性と経済的パフォーマンスを保証する戦略的ノード .
