冷間曲げ機とは何ですか?

現代の造船および金属加工業界では、中核的な成形装置としての冷間曲げ機械が従来の熱間成形方法に徐々に取って代わりつつあり、造船の品質と効率を向上させるために不可欠なものとなっています。

1. 冷間曲げ機の基本定義と用途

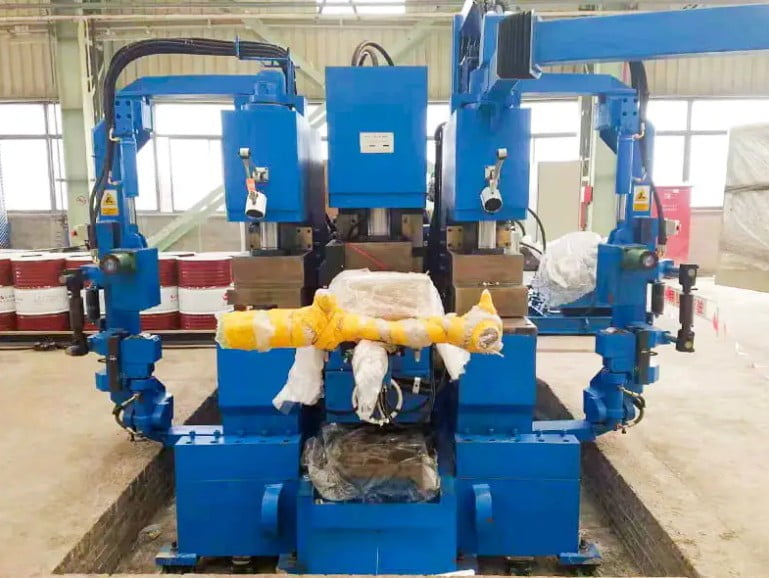

A 冷間曲げ機 は、冷間成形技術を使用して、金属シート (海洋鋼板など) を室温でさまざまな複雑な幾何学的表面に加工する高精度装置です。

船体の曲面を成形する主力設備で、厚さ6～50mmの船舶用鋼板に対応します。繊細な小型ヨットであっても、壮大な巨大石油タンカーであっても、冷間曲げ機械は厚い鋼板を必要な曲率に正確に曲げることができ、さまざまな用途シナリオに対応します。

2. 冷間曲げ機の動作原理：弾性から塑性へ

冷間曲げ機械の中核となる動作ロジックは、金属材料の物理的特性を正確に制御することにあります。その典型的な構造上の特徴は次のとおりです。

ローラーの配置:

通常、3 つまたは 4 つのローラーの対称配置が使用されます。

成形プロセス:

この装置は、ローラーを通じて鋼板に段階的な圧力を加えます。加工の初期段階では、金属はまず弾性変形します。圧力が増加すると、金属は塑性変形状態に入り、その形状が永久に変化します。

多軸リンケージ:

複雑な双曲面シート（三次元曲面）の場合、高度な 冷間曲げ機 多軸リンケージ制御を実現し、あらゆる次元の曲げ曲率を完全に揃えることができます。

3. インテリジェントな制御と正確な監視

最新の冷間曲げ機械は、もはや単純な機械プレスではなく、CNC 数値制御技術を統合した精密機器です。

サーボドライブとPLC制御:

この装置は高性能サーボモーターによって駆動され、各ローラーの圧力と送り速度は PLC (プログラマブル ロジック コントローラー) システムによって正確に調整されます。

リアルタイムフィードバックとスプリングバック補償:

金属は曲げた後に一定量の「スプリングバック」を生じます。のリアルタイムフィードバックシステム 冷間曲げ機 シートメタルの変形を監視し、スプリングバックを自動的に計算して補正し、最終的な寸法が設計モデルと完全に一致することを保証します。

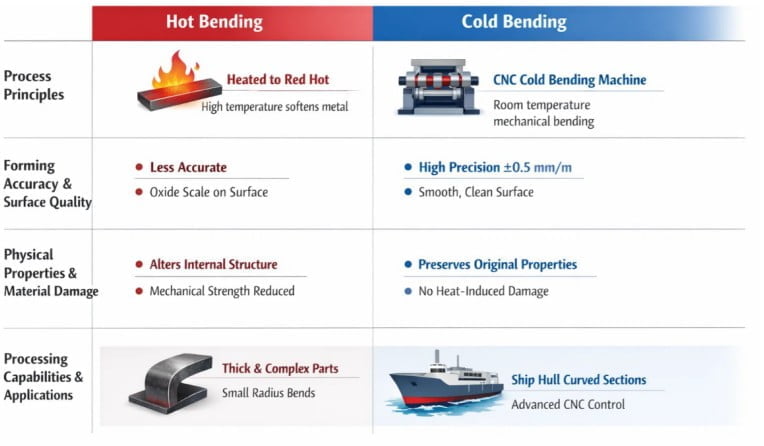

熱間曲げと冷間曲げの違いは何ですか?

金属加工や造船において、硬質鋼板を理想的な形状に曲げる技術は基幹技術です。熱間曲げと冷間曲げは、明らかに異なる 2 つのプロセスです。

1. プロセス原理の違い

熱間曲げ：

高温加熱（通常は赤熱状態まで）を利用して金属を軟化させ、降伏強度を低下させ、比較的小さな外力で塑性変形を実現します。

冷間曲げ:

室温で、冷間曲げ機などの装置を使用して、機械的圧力によって強制的に変形させます。先進的な CNC 冷間曲げ機を例にとると、対称的に配置された 3 つまたは 4 つのローラーを使用して鋼板に段階的な圧力を加え、弾性変形から塑性変形に移行させます。

2. 成形精度と表面品質

非常に高い精度が要求される業界 (航空宇宙や精密造船など) では、冷間曲げ機械が大きな技術的利点を発揮します。

直線精度:

熱間曲げ時の熱膨張と熱収縮は不確実であるため、冷却後に収縮変形が発生することがよくあります。対照的に、冷間曲げの直線精度は 3 倍向上できます。最新の CNC 冷間曲げ機械の成形精度は、±0.5 mm/m に達することがあります。

表面品質:

熱間加工では、金属表面に酸化スケールや火災による損傷が発生しやすくなります。冷間曲げ加工により、鋼板の表面品質は Sa2.5 グレードに達し、その後の自動溶接に最適な表面状態が得られます。

3. 物理的性質と物的損傷

これは、この 2 つの間の最も基本的な違いの 1 つです。冷間曲げ機は、材料の特性が加工中の熱による影響を受けないようにします。

熱間曲げ:

高温は鋼の内部構造を変化させ、さらには特定の合金元素の破損を引き起こし、鋼板の機械的強度に影響を与える可能性があります。

冷間曲げ:

室温で動作し、船舶用鋼板などの原材料の初期の機械的特性を完全に保持します。リアルタイム フィードバック システムを通じて、冷間曲げ機械は金属のスプリングバックを自動的に補正し、最終寸法が設計図面と正確に一致することを保証します。

4. 処理能力と応用シナリオ

冷間曲げ機械は精度に優れていますが、両方とも次のような特定の応用分野があります。

熱間曲げ:

高温により変形抵抗が大幅に減少するため、通常、厚さが非常に大きい、半径が非常に小さい、または非常に複雑な形状の特殊な部品に使用されます。

冷間曲げ:

現在では船体表面成形の主流となっています。厚さ6～50mmの船舶用鋼板に対応します。特殊な双曲面プレートの場合、高性能冷間曲げ機により多軸リンク制御が実現でき、三次元曲面の課題にも容易に対応できます。

3種類の曲がりとは何ですか？

金属加工、造船、圧力容器製造の分野において、曲げ加工は材料の形状を変える最も基本的かつ重要な手段です。加工温度、機械的特性、および装置の動作の違いに基づいて、業界では一般に曲げ加工を 3 つの主要なタイプに分類しています。

1. 冷間曲げ（常温成形）

冷間曲げとは、金属材料の再結晶温度（通常は室温）よりも低い温度で実行される曲げプロセスを指します。現在、造船業界で最も広く使用されている最高精度の技術です。

主要な機器:

主に使用するのは、 冷間曲げ機 。この装置は、サーボ モーターで駆動される 3 つまたは 4 つのローラーを対称的に配置して、板金に徐々に圧力を加えます。

技術的な利点:

材料特性の維持: 材料は加工中の熱の影響を受けず、鋼の初期の機械的強度が完全に維持されます。

高精度: CNC システム (PLC) を使用すると、成形精度が ±0.5 mm/m に達し、従来のプロセスの 3 倍に達します。

表面品質: 酸化スケールがないため、表面品質は Sa2.5 グレードに達し、その後の溶接に理想的な状態を提供します。

2. 熱間曲げ（高温成形）

熱間曲げとは、再結晶温度 (通常は 800°C ～ 1000°C) を超える温度まで加熱して金属を曲げることです。

プロセスの特徴:

温度が上昇すると、金属の降伏強度は大幅に低下しますが、その可塑性は増加します。これにより、極厚鋼板への対応や極小さな曲率半径での曲げ加工が可能となります。

制限事項:

熱影響部: 高温により金属の内部金属組織が変化し、性能の変動につながる可能性があります。

精密制御の難しさ：冷却時の収縮変形を正確に予測することは困難です。

環境への影響: エネルギー消費量が多く、酸化スケールが形成されるため、その後の大規模な研削プロセスが必要になります。

3. 塑性曲げと複合成形（多軸連動曲げ）

このタイプは主に、双曲面シートまたは複雑な 3 次元表面の特殊な成形方法を指します。多くの場合、これは冷間曲げの発展バージョンです。

プロセスの特徴:

この装置は、多軸リンケージ制御を使用して、板金を縦方向だけでなく横方向やその他の方向にも曲げます。

リアルタイム監視:

このプロセスは、リアルタイムのフィードバック システムに依存しています。金属の弾性反発により、システムはリアルタイムで変形を監視し、最終的な寸法が設計モデルと完全に一致するように自動的に補正する必要があります。

アプリケーションシナリオ:

高精度の船体や球形の貯蔵タンク、現代の建物の流線形の外壁などの加工に幅広く使用されています。

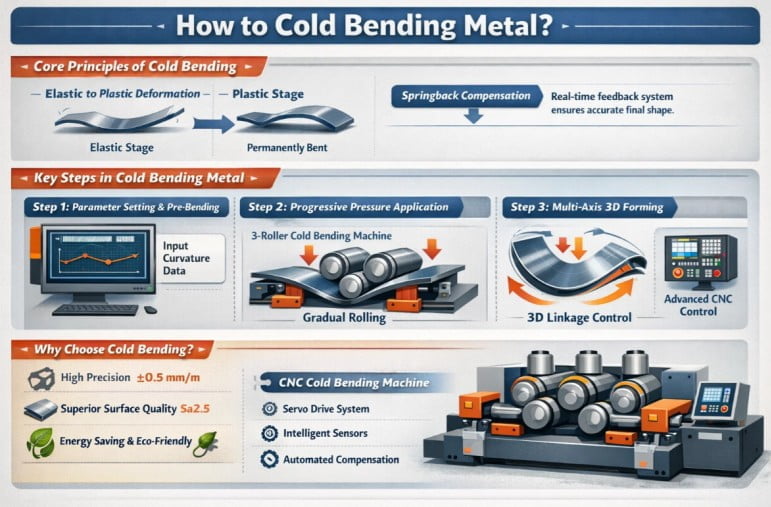

金属を冷間曲げするにはどうすればよいですか?

現代の工業生産において、金属の冷間曲げ加工は高精度の成形を実現するための中核技術となっています。従来の熱間加工とは異なり、冷間曲げでは、物理的特性を変えることなく、強靱な鋼板を複雑な幾何学的形状に成形できます。

1. 冷間曲げの基本原理

冷間曲げ金属の核心は、機械力を使用して材料を降伏強度を超えて押し込むことにあります。このプロセスは通常、室温で、冷間曲げ機のローラーを使用して金属シート (厚さ 6 ～ 50 mm の船舶用鋼板など) に圧力を加えて実行されます。

弾性からプラスチックへ:

金属はまず弾性変形し、外力がなくなると元の形状に戻ります。圧力が増加し続けると、金属は塑性変形状態に入り、永久的に曲がった形状が得られます。

スプリングバック補償:

金属は曲げた後、弾性率の存在によりある程度まで戻ります。最新の CNC 冷間曲げ機械は、リアルタイム フィードバック システムを通じて、変形を自動的に監視し、スプリングバック補正を実行して、正確な最終寸法を保証します。

2. 金属の冷間曲げ加工を行う際の重要な手順

ステップ 1: パラメータの設定とプリベンディング

PLC制御システムを通じて設計図面から曲率パラメータを入力します。厚板加工の場合、端部の事前曲げは全体の曲率の連続性を確保し、形成される死角を効果的に減らすために非常に重要です。

ステップ 2: 段階的な圧力の適用

冷間曲げ機は、3 つまたは 4 つのローラーを対称に配置して使用します。サーボモーターの駆動により、ローラーがゆっくりと押し下げられ、板金が送り出されます。この段階的な圧力により、金属の内部亀裂が防止され、熱の影響から材料特性が保護されます。

ステップ 3: 多軸連携と 3D 成形

複雑な双曲面シートの場合、装置は多軸リンケージ制御モードを有効にします。各ローラーの相対位置と傾斜角度を精密に調整することで、鋼板を縦方向と横方向に同時に曲げ加工を行い、成形精度±0.5mm/mを実現しました。

3. 冷間曲げの利点: 冷間曲げを選択する理由

熱間曲げと比較して、冷間曲げ金属は、造船、橋梁建設、鋼構造物の建築において次のような大きな利点をもたらします。

高精度パフォーマンス: 冷間曲げにより線の精度が 3 倍向上し、高品質の船体表面を作成するための主要なソリューションになります。

優れた表面品質: 処理された表面には酸化スケールがなく、品質グレード Sa2.5 を達成し、その後の自動溶接プロセスに最適な条件を作り出します。

省エネと環境保護：高エネルギー消費の加熱装置は必要ありません。処理はクリーンで効率的です。

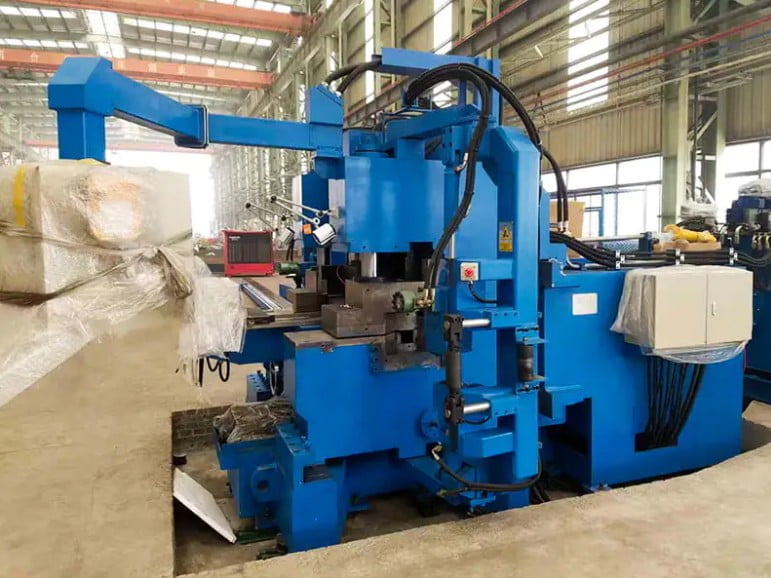

4. 主要設備：CNC冷間曲げ機の役割

完璧な冷間曲げを達成するための核心は、装置の性能にあります。高品質CNC 冷間曲げ機 統合します:

サーボドライブシステム：スムーズで強力なトルクを提供します。

インテリジェントセンサー: シートの厚さの偏差と硬度の変化をリアルタイムで監視します。

自動補正ソフトウェア: 小さなヨットのコンポーネントから大きなタンカーのシートまで、処理の一貫性を確保します。

金属の冷間曲げは、材料力学と CNC テクノロジーを組み合わせた精密なプロセスです。適切な冷間曲げ機械を選択し、科学的な加工手順を使用することで、企業は材料の性能を確保しながら、製品の成形精度と表面品質を大幅に向上させることができます。

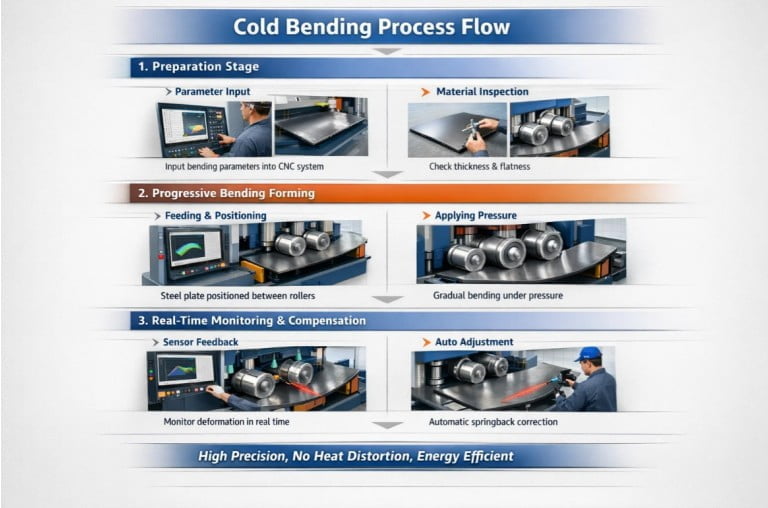

冷間曲げ加工の流れはどのようなものですか？

現代の製造業において、冷間曲げ機械は造船、鉄骨構造物建設などの分野の中核設備となっています。従来のプロセスと比較して、高精度で材料特性を保護できる冷間曲げは、厚さ 6 ～ 50 mm の船舶用鋼板を加工する際に好まれる方法となっています。

1.準備段階：パラメータ入力と材料検査

冷間曲げ加工の最初のステップはデジタル化から始まります。オペレータはまず、設計図面に従って、CNC 冷間曲げ機の PLC 制御システムに曲率パラメータを入力する必要があります。

材料検査:

鋼板の厚さ、降伏強度、初期平面度を確認します。

プロセスシミュレーション:

高度な CNC システムは、曲げプロセスを事前にシミュレートし、金属の弾性変形と予想されるスプリングバック値を計算し、精密な加工の基礎を築きます。

2. コアステージ: 順々曲げ成形

これは冷間曲げプロセスの中核となるステップであり、主に冷間曲げ機の物理的な押し出しによって実現されます。

給餌と位置決め:

鋼板は装置のローラーの間に供給されます。この装置は通常、均一な応力を確保するために 3 つまたは 4 つのローラーを対称的に配置して使用します。

圧力をかける:

サーボモーターの駆動により、作業ローラーが下方に移動し、鋼板に徐々に圧力を加えます。金属材料は、弾性状態から塑性変形状態に徐々に遷移する。

多軸リンケージ制御:

複雑な双曲面シートの場合、この装置は多軸リンクを使用してローラーの傾斜角度と送り速度を正確に調整し、鋼板が 3 次元空間で目標の曲率を形成できるようにします。

3. リアルタイム監視と自動補償:

曲げプロセス中、リアルタイムのフィードバック システムがシートの変形を全体的に監視します。金属の自然なスプリングバック特性により、システムはスプリングバックを補償するためにセンサーデータに基づいて各ローラーの圧力を自動的に調整します。

このインテリジェントな調整により、±0.5 mm/m の最終成形精度が保証され、部品の寸法が設計に完全に一致することが保証されます。

4. 表面処理と品質検査

冷間曲げの主な利点は、材料が熱の影響を受けないため、酸化スケールや熱変形が防止されることです。

表面品質:

冷間曲げ機で加工された鋼板は、通常、Sa2.5 グレードの表面品質を実現します。

精度の検証:

テンプレートまたはレーザー スキャナーを使用して曲率をチェックし、その後の自動溶接に理想的な状態を確保します。

冷間曲げプロセスの大きな利点:

高い直線性: 従来の熱間曲げと比較して、冷間曲げは直線性精度を 3 倍向上させることができます。

機械的性質の維持：室温で塑性変形が起こるため、鋼板の内部組織は安定しており、強度が低下しません。

高効率・省エネ：加熱炉などの高エネルギー消費設備が不要となり、生産コストを大幅に削減します。

デジタル入力から多軸リンケージ形成および正確なスプリングバック補正に至るまで、冷間曲げ機械のプロセスは最新の金属加工のインテリジェンスと標準化を体現しています。この技術は、小型ヨットから大型石油タンカーに至るまであらゆるものの製造品質を向上させるだけでなく、重工業のグリーン変革も促進します。
