カッターサクション浚渫船のコンポーネントは何ですか?
近代的な港湾建設、水路浚渫、埋め立て事業では、 カッター吸引浚渫船 は、統合された浚渫と輸送能力を備え、不可欠な国家資産となっています。
I. 浚渫システム: 動力の源
カッターサクション浚渫船の最大の特徴は、前部のカッターヘッドシステムです。
カッターヘッド
船体前部の橋の先端に位置し、高速回転により水中の土や岩を削ります。浚渫船の浚渫能力を決定する鍵となります。
カッター駆動ユニット
通常は高出力の油圧モーターまたは電気モーターで構成され、硬い海底材料を切断するための強力なトルクを提供します。
はしご
これは、カッターヘッド、ドライブシャフト、水中泥ポンプを支える巨大な鋼製カンチレバーです。その昇降により浚渫の深さを制御します。
II.流体輸送の核心となる搬送システム 粉砕物を搬送
砕石や泥を海底から海岸まで運ぶには、強力な泥排出システムが必要です。 カッターサクション浚渫船 .
浚渫ポンプ
これがカッターサクション浚渫船の心臓部です。通常、これは水中泥ポンプ (吸引濃度を高めるため) と船体内泥ポンプ (配送圧力を提供するため) に分かれています。
吸入管と吐出管
泥水は吸入管を通ってポンプ本体に入り、船尾に接続された吐出管を通って長距離輸送されます。
球面ジョイントとホース
水上パイプラインでは、これらのコンポーネントは風や波に対して十分な柔軟性を確保し、破損を防ぎます。
Ⅲ．位置決めおよび横移動システム: 動作中の精度を確保
カッターサクション浚渫船は運転中にランダムに動くのではなく、コンパスのようにリズミカルに振動します。
スパッドシステム
通常、2 つの頑丈なスパッドが船尾に取り付けられます。主スパッドは泥の中に挿入されて回転中心となり、補助スパッドは踏み込み動作に使用されます。
スパッドキャリア
ハイエンドのカッターサクション浚渫船には油圧トロリーが装備されており、スパッドを持ち上げることなく船体を前進させることができ、建設の継続性が大幅に向上します。
サイドウインチ
これらは、左舷と右舷の曳航ケーブルを介してスパッドを中心とした船体の左右の振れを制御し、扇形の掘削を可能にします。
IV.電力および制御システム: インテリジェントな頭脳
ディーゼルエンジン・発電機セット
すべての泥ポンプ、油圧システム、居住区にエネルギーを供給します。
統合監視システム
最新のカッターサクション浚渫船には、GPS 測位、生産監視、自動浚渫システムが装備されています。オペレーターは、キャブ内のタッチスクリーンを介して、浚渫の軌道と濃度を正確に制御できます。
カッターサクション浚渫船のコンポーネントを理解することは、浚渫工学の科学を理解するのに役立つだけでなく、機器のメンテナンスと性能の最適化を促進することにも役立ちます。堅牢なカッターの歯から洗練された自動制御システムに至るまで、すべてのコンポーネントがプロジェクトの進行と品質にとって重要です。
継続的な技術の進歩により、将来のカッターサクション浚渫船はより深い浚渫、より長い排出距離、より優れたインテリジェンスを目指して進化し、海洋工学の分野で輝き続けます。
カッターサクション浚渫船の動作原理は何ですか?
I. カッターサクション浚渫船の核となる動作ロジック

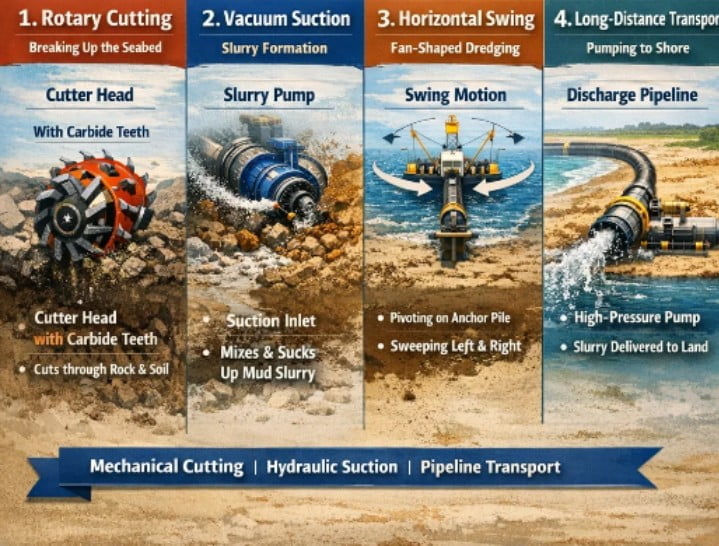

カッターサクション浚渫船の核となる動作原理は、「機械切断、油圧吊り上げ、パイプライン輸送」として要約できます。
簡単に説明すると、船首にある回転カッターヘッドを使用して海底の土や岩を砕き、水と混ぜてスラリーを形成します。次に、強力な泥ポンプが真空吸引を発生させ、スラリーを引き込み、排出パイプラインを通って指定された海岸または保管場所に輸送します。
II.主要なステップの内訳: 海底から海岸までの旅
1. ロータリーカット: 底材の粉砕

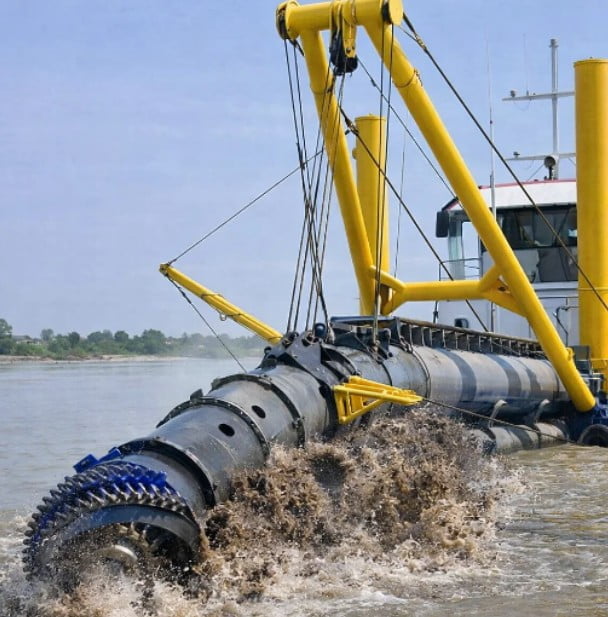

操業開始時、カッターサクション浚渫船の船首部の橋が下降します。ブリッジの先端にある回転カッターヘッドは油圧や電気によって高速回転します。カッターヘッドの超硬の歯は巨大な歯のように、硬い粘土、砂利、さらには硬い岩を切断して粉砕します。
2.真空吸引：スラリー形成
カッターヘッドが回転すると、その後ろにある吸引口が作動します。船体内のマッドポンプ（または水中マッドポンプ）が発生する負圧を利用して、砕土と周囲の海水が急速に混合されて高濃度のスラリーとなり、スラリー入口パイプラインに吸引されます。
3. 横振り：扇形掘削
カッターサクション浚渫船は直進しません。代わりに、鋼杭を中心として、2 つの横方向のウインチを使用して鋼ケーブルを牽引し、船体を扇形の動きで左右に揺動させます。この「コンパスのような」操作により、底面が平らで完全な状態になります。
4. 長距離輸送：吊り上げ圧力
吸い込まれたスラリーは船体内の強力ポンプで加圧されます。強力な吐出圧力を利用して、スラリーは密閉された吐出管路（浮き管、水中管、海岸管を含む）を通って数キロメートルの距離まで長距離輸送され、直接「埋め立て」を実現します。
Ⅲ．カッターサクション浚渫船が最も効率的なのはなぜですか?
浚渫プロジェクトに推奨される船舶タイプとして、次のような利点があります。
- 連続運転: グラブまたはトレーリングサクションホッパー浚渫船とは異なり、カッターサクション浚渫船では往復輸送の必要がありません。浚渫と排水が同時に行われるため、非常に高い効率が得られます。
- 幅広い適用性: 緩い砂や高強度の岩石を扱う場合でも、適切なカッターヘッドで十分です。
- 環境に優しく正確: 制御された浚渫軌道により、周囲の水域への妨害を最小限に抑え、正確な深さ制御が可能になります。
カッターサクション浚渫船の動作原理を理解すると、現代産業の美しさに驚かされるだけでなく、港湾の拡張、水路の維持、土地の埋め立てにおけるそれらの重要な役割も浮き彫りになります。高度に統合された精密な浚渫装置として、現代の海洋工学機器の頂点を表します。

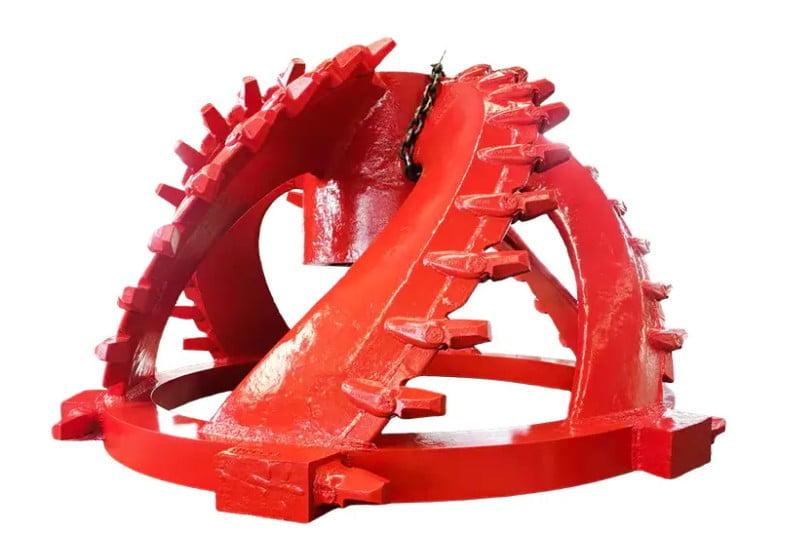

カッター吸引浚渫船のカッターヘッドが「歯」と呼ばれるのはなぜですか?
大規模浚渫プロジェクトでは、カッターサクション浚渫船が驚異的な施工効率を発揮します。構造的には、泥水ポンプはシステムの動作を維持する「心臓の鼓動」圧力を提供し、作業中の橋の最前部にあるカッターヘッドは浚渫システム全体の「触手」と「鋭い刃」です。
I. ハードボトム素材の「ターミネーター」
緩い砂から硬い岩まで、さまざまな地質条件に対応できるカッター吸引浚渫船の能力は、もっぱらその鋭い「歯」に依存しています。
機械的切断力: 強力なモーターまたは油圧システムによって駆動されるカッターヘッドは、巨大なトルクを生成します。回転中、カッターヘッドの歯付きシートと先端が底に直接作用し、密な土壌層、硬い粘土、さらには花崗岩を破壊します。
ハードロックバスター: カッターヘッドがなければ、通常の吸引浚渫船は硬い底材を処理できません。まさにこれらの「歯」のおかげで、カッター吸引浚渫船は埋め立てプロジェクトで「山を突破」し、水中の障害物を直接粉砕することができます。
II.カッター歯の構造: 歯まで武装したエリート
なぜ「歯」と呼ばれるのでしょうか？前方にあるという理由だけでなく、その構造が歯の構造と非常によく似ているためです。
非常に堅牢な素材: 非常に高い摩耗に耐えるために、カッターの歯は通常、高張力合金鋼で作られており、場合によっては硬質合金が象嵌されている場合もあります。これにより、海底の岩に直面したときに「歯」が簡単に折れたり磨耗したりすることがなくなります。
交換可能なデザイン: 歯科医が歯に詰め物をするのと同じように、カッターの歯の先端は交換可能な消耗品です。さまざまな地層（シルト、緻密な砂、風化した岩など）に応じて、エンジニアは「歯」をさまざまな形状に置き換えて、最適な浚渫効率を実現します。
多機能形状：ノミ型の歯は硬い岩の彫刻に適しており、刃先の歯は粘土の切断に適しています。この多用途性により、複雑な作業条件でもカッターサクション浚渫船の柔軟性が保証されます。
Ⅲ．カッターの動作効率はどのように決まるのでしょうか?
泥水濃度：カッターの切削効果は吸込口の泥水濃度に直接影響します。切削を徹底するほど、混合泥の固形分含有量が高くなり、搬送効率が高まります。
精密な溝掘り: カッターヘッドの正確な位置決めと振動を利用して、カッター吸引浚渫船は設計要件を満たす水路の斜面を外科的に切断できます。
IV.インテリジェントトレンド: 歯には「脳」がある
技術の進歩に伴い、最新のカッター吸引浚渫船の「歯」はますますインテリジェントになってきています。
自動調整: インテリジェントな監視システムにより、地層抵抗に基づいてカッター ヘッドの速度をリアルタイムで調整できるため、過度の負荷による損傷を防ぎ、エネルギー消費を大幅に削減できます。
摩耗監視: センサーが歯の先端の摩耗を監視し、「歯」が壊れる前に交換のリマインダーを発行し、ダウンタイムのリスクを回避します。
カッターヘッドの歯の材質と設計に関する考慮事項は何ですか?
I. 材料の魂: 硬度と靭性のバランスを見つけるには?
カッターヘッドの歯の作業環境は非常に過酷で、強い衝撃だけでなく長期にわたる摩擦摩耗にもさらされます。したがって、素材の選択は重要な秘密です。
高強度合金鋼: 高品質のカッターヘッドの歯のほとんどは、特殊な高クロムニッケル合金鋼を使用しています。この材料は精密な熱処理工程を経て、摩耗に耐える高い硬度と、硬い岩石との衝撃による脆性破壊を防ぐ高い靭性を両立させています。
超硬合金オーバーレイ: 非常に高い摩耗条件下では、エンジニアは歯の先端に超硬合金をオーバーレイするか、タングステン鋼をインレイします。この「歯まで装備された」アプローチにより、通常の鋳物と比較してカッターヘッドの歯の摩耗寿命が数倍長くなります。
自己研磨性材料設計: 一流の製造プロセスにより、カッターヘッドの歯は摩耗中に比較的鋭い形状を維持できます。これは「自己研磨」として知られる特性であり、カッター吸引浚渫船のエネルギー消費を大幅に削減します。
II.設計の創意工夫: さまざまなフォーメーションに合わせて「カスタマイズされた」ソリューション

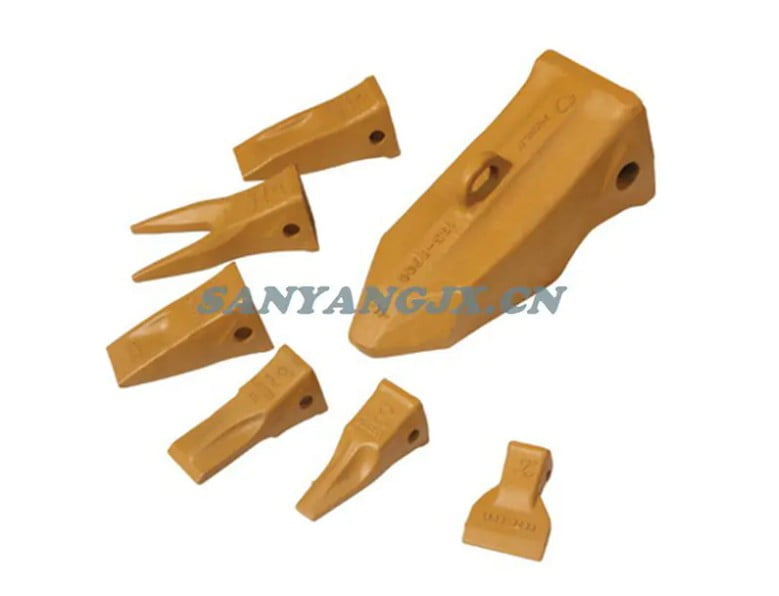

すべてのカッターヘッドの歯が同じように見えるわけではありません。地質学的条件に応じて、浚渫船コンポーネントの設計者はさまざまな歯の形状を開発しました。
ノミの歯: 鋭い、ノミのような形状。主に硬い岩石や風化した岩石を掘削し、一点に集中した圧力をかけて砕くのに使用されます。
フレアティース: 幅広のシャベルのような歯。この設計は粘土層や緩い砂層の掘削に最適で、バターのような広範囲の土壌を切断でき、生産量が大幅に増加します。
標準歯: 切断能力と衝撃能力のバランスが取れており、複雑な混合地層に適しています。
Ⅲ．独創的な構造：ユーザーフレンドリーな交換システム
カッター刃は消耗品であるため、施工効率を考慮した構造設計が必要です。

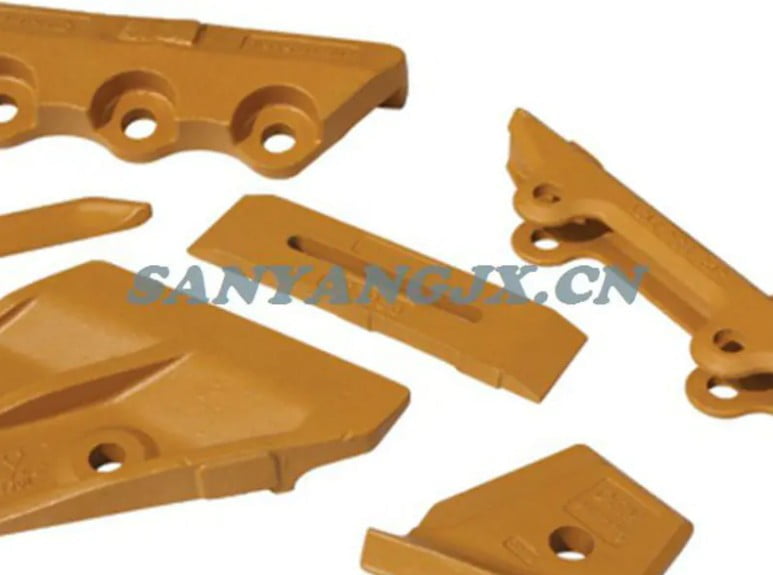

分割設計：現代のカッターサクション浚渫船は「歯底歯先」の分割構造を採用していることが多いです。 「歯」が磨耗した場合、作業者はカッターヘッド全体を切断することなく、特殊なロックピンを使用して歯の先端を素早く交換できるため、浚渫プロジェクトのダウンタイムを大幅に節約できます。
流体力学設計: カッターの歯の設計は、スラリーの流動性も考慮しています。科学的に設計された形状により回転抵抗が低減され、吸込管内にスラリーが入り込みやすくなり、スラリーポンプの吸込濃度が高まります。

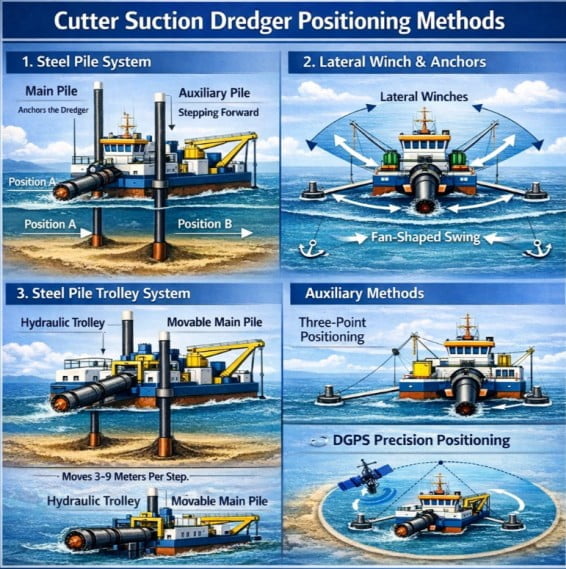

カッターサクション浚渫船は建設中にどのようにして位置を維持しますか?
1. コア支持点：鋼杭システム
これは、カッターサクション浚渫船の主な位置決め方法です。船体を垂直に貫通する 2 本の巨大な鋼鉄杭が通常、船尾に設置されます。
主杭：建設中、主杭は垂直に降下され、海底の泥の中に深く挿入されます。コンパスの「針」のように、船体を水面にしっかりと固定し、船全体の横方向の浚渫運動の回転中心として機能します。
補助杭: 主に「踏み込み」杭の交換に使用されます。扇形の領域を掘削し、さらに進める必要がある場合は、補助杭を定位置まで下げ、主杭を上昇させて前進させます。 2 つの杭が交互に機能するため、浚渫船は「松葉杖で歩く」ように正確に前進することができます。
2. 動力牽引: ラテラルウインチとラテラルアンカー
2 つの横アンカーが浚渫船の両側から斜め前方に展開されます。
浚渫船の横方向ウインチを操作し、両側の鋼製ケーブルを解放すると、浚渫船は扇形に揺れ、主杭の周囲で船首を左右に引っ張ります。
この「1 つの杭、2 つのアンカー」レイアウトにより、非常に安定した三角形の支持システムが形成され、硬い岩石を切断する際の反力によって浚渫船が激しく揺れることはありません。
3. ハイエンド構成：鋼杭トロリーシステム
大型または高性能のカッターサクション浚渫船（「天京」など）には鋼製パイルトロリーも装備されています。
原理：主杭は船体に直接固定されず、油圧で移動可能なトロリーに取り付けられます。
機能: メインパイルが土壌に挿入されて静止している状態で、油圧シリンダーが船体全体を前方に (通常 3 ～ 9 メートル) 推進します。これは、頻繁に杭を交換することなく船舶が継続的に掘削できることを意味し、位置の安定性と建設効率が大幅に向上します。
4. 補助方法: 3 点測位と DGPS
3 点測位: 特定の特定の条件下では、鋼管に加えて、船尾またはサイドアンカーを使用して多点複合測位システムを形成し、強い流れや極端な波に対処します。
空間位置決め: 最新のカッターサクション浚渫船には、DGPS (差動全地球測位システム) とさまざまなセンサーが装備されており、設計された水路に対する船体の正確な位置をリアルタイムで監視し、誤差は通常センチメートルレベルに制御されます。
カッターサクション浚渫船の安定性の秘密は「杭を軸、アンカーを力とする」ことにあります。鋼製杭は強固な垂直方向のサポートを提供し、水平アンカーは正確な水平方向の制御を提供します。この2つを組み合わせるとこうなります カッターサクション浚渫船 押し寄せる波の中でも泰山のように安定しています。
