Name: 浚渫ターニンググランド
Rating: 5 (99 reviews)

浚渫ターニンググランド

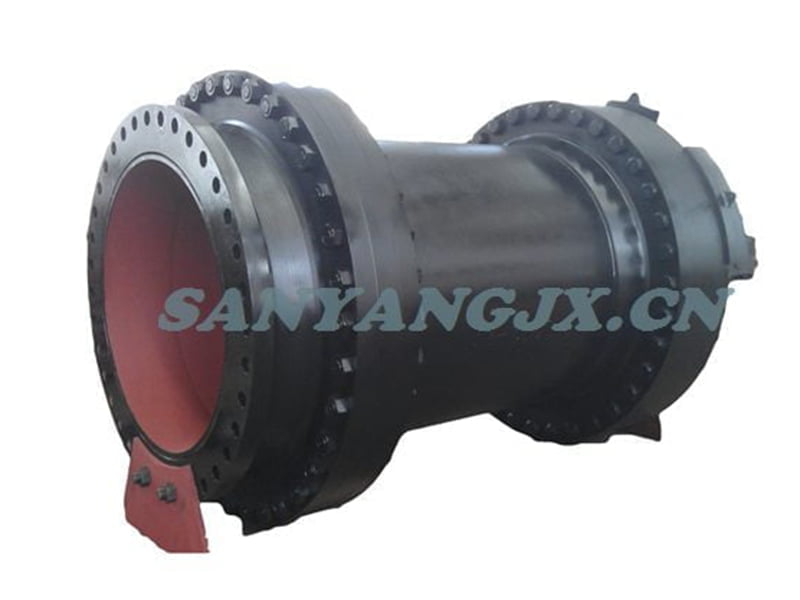

Sanyang Heavy Machinery dredge turning gland is for side suction pipe system of the trailing suction hopper dredger.Dredge turning gland is bolted between the lower suction pipe and the cardan hinge in a trailing pipe of a Trailing Suction Hopper Dredger.

モジュール原理に基づいて設計されており、世界中のあらゆる種類の土壌での過酷な作業に耐えます。回転グランドにより、ドラグヘッドが海底や海底に追従しやすくなります。回転グランドにより、両方向に 15° の半径方向回転が可能です。回転グランドは内側パイプと外側パイプで構成され、回転を制限する機械的なストップが付いています。 2つのベアリングとシーリングにより、トラブルなく使用できます。

お問い合わせ

特徴:

パイプ内径	外径	ピッチ円直径	ボルト穴の直径	ボルトの数量	ボルトサイズ	フランジの厚さ	全体の長さ	総重量
[mm]	[mm]	[mm]	[mm]		[mm]	[mm]	[mm]	[kg]
500	670	620	26	20	M24	38	1,500	1,320
600	780	725	30	20	M27	42	1,650	1,770
700	895	840	30	24	M27	50	1,800	2,382
800	1,015	950	33	24	M30	56	1,850	3,059
900	1,115	1,050	33	28	M30	62	1,900	3,652
1,000	1,230	1,160	36	28	M33	70	1,950	4,393
1,100	1,275	1,220	36	28	M33	76	2,000	5,047
1,200	1,455	1,380	39	32	M36	83	2,050	5,610
1,300	1,560	1,480	39	32	M36	83	2,100	6,753
1,400	1,675	1,590	42	36	M39	83	2,150	7,471
